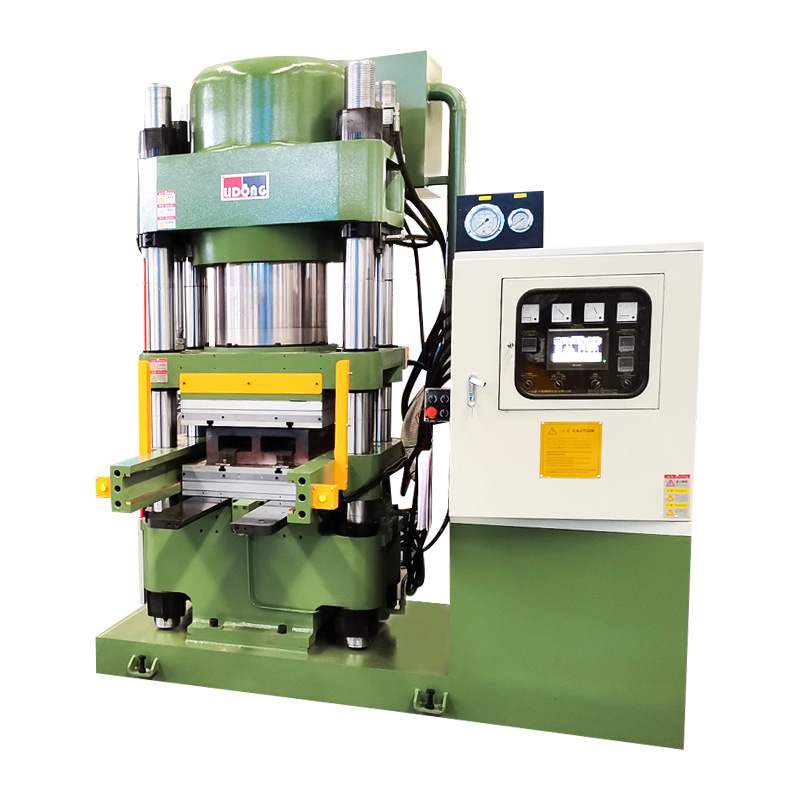

Zugbremsbacken-Pressmaschine

A Zugbremsbackenpressmaschine ist ein wichtiges Fertigungsgerät, dessen Leistung direkt die Qualität, Konsistenz und langfristige Zuverlässigkeit der von ihm hergestellten Bremsbacken bestimmt. Zugbremsbacken stehen unter extremer mechanischer Belastung und absorbieren die kinetische Energie hochbeladener Schienenfahrzeuge, die mit hoher Geschwindigkeit fahren. Die Folgen einer minderwertigen Bremsbacke im Betrieb können schwerwiegend sein. Dies macht die Auswahl der richtigen Bremsbackenpressmaschine für den Schienenverkehr zu einer der folgenreichsten Beschaffungsentscheidungen, die ein Hersteller von Bremskomponenten treffen kann. Zu verstehen, welche Funktionen wirklich wichtig sind und warum, ist die Grundlage für eine fundierte Kaufentscheidung.

Die Kernfunktion einer Bremsbackenpressmaschine für Züge besteht darin, einen kontrollierten, gleichmäßigen hydraulischen Druck auf eine Verbund- oder Reibmaterialverbindung auszuüben, die in einer präzise bearbeiteten Form platziert wird, um das Material zu einer fertigen Bremsbacke mit der richtigen Dichte, den richtigen Abmessungen und den richtigen mechanischen Eigenschaften zu formen. Jedes Konstruktionsmerkmal einer hochwertigen Bremsbackenpressmaschine für Züge ist darauf ausgerichtet, dieses Ergebnis zuverlässig, wiederholt und mit minimalem Abfall über längere Produktionsläufe hinweg zu erreichen. Die Merkmale, die Hochleistungsmaschinen von adäquaten Maschinen unterscheiden, lassen sich in vier Hauptkategorien einteilen: Drucksystemdesign, strukturelle Steifigkeit, Steuerungssystemfähigkeit und Formkompatibilität.

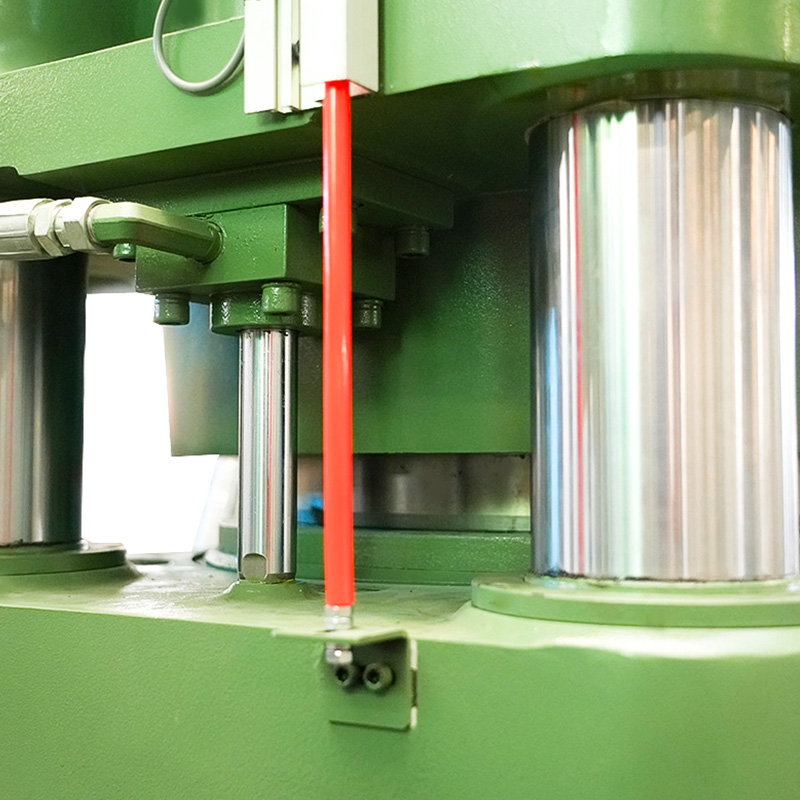

Drucksystemdesign: Schwimmende Ölzylindertechnologie

Das hydraulische Drucksystem ist das Herzstück jeder Bremsbackenpressmaschine für Züge, und die Konstruktion der Ölzylinderanordnung ist das technisch bedeutendste Unterscheidungsmerkmal zwischen Konkurrenzprodukten. Herkömmliche Pressmaschinen verwenden fest positionierte Zylinder, die Kraft aus einer einzigen Richtung ausüben, was insbesondere bei Formen mit mehreren Kavitäten, die für die Massenproduktion verwendet werden, ein inhärentes Risiko einer ungleichmäßigen Druckverteilung über die Formfläche mit sich bringt. Diese Unebenheit äußert sich in einer Dichteschwankung innerhalb der fertigen Bremsbacke, was wiederum zu inkonsistenten Verschleißeigenschaften und möglicherweise zu einem vorzeitigen Ausfall im Betrieb führt.

Die Konstruktion des schwimmenden Ölzylinders beseitigt diese Einschränkung grundlegend. Bei einer schwebenden Zylinderanordnung kann sich der Zylinder bei Druckausübung relativ zur Formoberfläche frei ausrichten und so geringfügige Schwankungen der Materialstärke, Formverschleiß und Maßtoleranzen, die sich im Laufe der Zeit in jeder Produktionsumgebung ansammeln, automatisch ausgleichen. Das Ergebnis ist eine Druckverteilung, die über die gesamte Formfläche während des gesamten Presszyklus konstant bleibt, unabhängig vom spezifischen Zustand jeder einzelnen Form oder den geringfügigen Abweichungen, die zwangsläufig zwischen den Produktionschargen auftreten. Bei der Herstellung von Bremsbacken für Züge, bei denen die Anforderungen an die Maßhaltigkeit und Dichtekonsistenz streng spezifiziert sind, ist die Konstruktion des schwimmenden Ölzylinders kein Luxusmerkmal, sondern eine grundlegende technische Notwendigkeit.

Strukturelle Steifigkeit und Rahmenkonstruktion

Der Rahmen einer Zugbremsbackenpressmaschine muss der vollen hydraulischen Presskraft bei vernachlässigbarer Durchbiegung über Millionen von Presszyklen über die gesamte Lebensdauer der Anlage hinweg standhalten. Die Durchbiegung des Rahmens unter Last ist der Feind einer gleichbleibenden Produktqualität: Schon geringe Durchbiegungen im Pressenrahmen führen direkt zu Unregelmäßigkeiten bei der Druckverteilung an der Formfläche. Hochwertige Zugbremsbackenpressen verwenden eine Rahmenkonstruktion aus schwerem, geschweißtem Stahl mit präzise bearbeiteten Führungssäulen und Aufspannplatten, die Ausrichtungstoleranzen unter voller Nennlast einhalten.

Das Führungssäulensystem, typischerweise vier Säulen, die an den Ecken der Pressenplatte angeordnet sind, ist besonders wichtig für die Aufrechterhaltung einer parallelen Plattenausrichtung während des gesamten Pressenhubs. Säulendurchmesser, Oberflächenhärte und das Design des Schmiersystems tragen alle zur langfristigen Aufrechterhaltung der Ausrichtungsgenauigkeit bei. Bei einer gut konzipierten Bremsbackenpressmaschine für Züge ist der Verschleiß der Führungssäule vorhersehbar und durch planmäßige Wartung beherrschbar und stellt keine unvorhersehbare Ursache für Schwankungen in der Produktqualität dar.

Steuerungssystemfähigkeit und Prozessprogrammierbarkeit

Moderne Pressmaschinen für Zugbremsbacken sind mit programmierbaren Steuerungssystemen ausgestattet, die es dem Bediener ermöglichen, vollständige Pressprogramme zu definieren und zu speichern, in denen hydraulische Druckprofile, Temperatureinstellungen, Pressdauer, Verweilzeit bei maximalem Druck und Dekompressionsraten festgelegt werden. Die Fähigkeit, diese Programme präzise zu speichern und abzurufen, ist für Produktionsumgebungen von entscheidender Bedeutung, in denen mehrere Bremsbackenspezifikationen auf derselben Maschine hergestellt werden und in denen die Prozesskonsistenz von Schicht zu Schicht und von Bediener zu Bediener eine Qualitätsanforderung ist.

Fortschrittliche SPS-basierte Steuerungssysteme mit Touchscreen-Schnittstellen ermöglichen die präzise Einstellung von Prozessparametern, die Überwachung in Echtzeit und die automatische Protokollierung zur Qualitätsrückverfolgbarkeit. Alarm- und Fehlererkennungssysteme, die Abweichungen von programmierten Parametern während des Presszyklus erkennen und die Maschine stoppen, bevor ein fehlerhaftes Teil produziert wird, sind ein wichtiges Qualitätssicherungsmerkmal, das Ausschuss und Nacharbeitskosten in der Großserienproduktion reduziert.

Formenkompatibilität und Schnellwechselsysteme

Eine Pressmaschine für Zugbremsbacken ist nur so vielseitig wie ihre Fähigkeit, die verschiedenen Formenkonfigurationen zu berücksichtigen, die für die Bremsbackenspezifikationen in der Produktion erforderlich sind. Zu den wichtigsten Überlegungen gehören die maximale Formgröße, die die Maschine aufnehmen kann, die Tageslichtöffnung zwischen den Platten bei vollständig geöffneter Presse, die Plattenoberfläche und das verwendete Formmontage- und Ausrichtungssystem. Schnellwechsel-Formsysteme mit standardisierten Montageschnittstellen, hydraulischer Formklemmung und voreingestellten Ausrichtungsfunktionen verkürzen die Werkzeugwechselzeit im Vergleich zu manuellen Schraubsystemen erheblich, was sich direkt auf die Flexibilität der Produktionsplanung und die Gesamteffektivität der Ausrüstung auswirkt.

Eine gleichmäßige Druckverteilung ist wohl die wichtigste Leistungsanforderung an eine Pressmaschine für Zugbremsbacken, da es sich um den physikalischen Mechanismus handelt, durch den alle wichtigen Qualitätsmerkmale der fertigen Bremsbacken in Formgenauigkeit, Materialdichte, mechanische Festigkeit und Verschleißeigenschaften festgelegt werden. Das Verständnis der technischen Prinzipien hinter der Druckkonsistenz beim Design von Pressmaschinen zeigt, warum bestimmte technische Merkmale bei hochwertigen Produktionsanlagen nicht verhandelbar sind.

Die Physik der Druckverteilung beim Formpressen

Wenn ein Zugbremsbackenpressmaschine Beim Schließen einer beladenen Form muss die vom Zylinder ausgeübte hydraulische Kraft gleichmäßig über die Aufspannplatte und die Formstruktur auf die Materialverbindung übertragen werden. In einem idealen System erhält jeder Punkt auf der Formfläche genau den gleichen Druck pro Flächeneinheit. In der Praxis erfordert das Erreichen dieses Ideals eine sorgfältige Beachtung der Plattenauslenkung, der Zylinderausrichtung, des Formdesigns und der Fließeigenschaften der Mischung innerhalb des Formhohlraums.

Die Durchbiegung der Druckplatte ist eine der größten Ursachen für Druckungleichmäßigkeiten in Pressmaschinen. Wenn eine hydraulische Kraft auf die Mitte einer Platte ausgeübt wird (durch einen einzelnen zentralen Zylinder, wie bei vielen herkömmlichen Konstruktionen), biegt sich die Platte leicht, wobei die Mitte stärker durchgebogen wird als die Kanten. Diese Durchbiegung bedeutet, dass das Material in der Mitte der Form mehr Druck erfährt als das Material an den Rändern, was zu einer Bremsbacke mit höherer Dichte in der Mitte als an der Peripherie führt. Bei Formen mit mehreren Kavitäten führt dieser Effekt dazu, dass in der Mitte der Form positionierte Kavitäten dichtere Teile erzeugen als solche an den Rändern – eine systematische Inkonsistenz, die allein durch Prozessanpassung nur schwer zu beseitigen ist.

Wie das schwimmende Zylinderdesign das Ausrichtungsproblem löst

Das schwimmende Ölzylinderdesign, das in Hochleistungs-Bremsbackenpressmaschinen für Züge verwendet wird, berücksichtigt gleichzeitig die Ausrichtung und die Lastverteilungsaspekte der Druckkonsistenz. Dadurch, dass der Zylinder sich selbst an der Formoberfläche ausrichten kann, anstatt in einer Position fixiert zu sein, die möglicherweise nicht perfekt mit der Formausrichtung übereinstimmt, stellt das schwimmende Design sicher, dass der hydraulische Kraftvektor immer senkrecht zur Formoberfläche verläuft. Dadurch werden die seitlichen Kraftkomponenten eliminiert, die entstehen, wenn ein fester Zylinder gegen eine Form drückt, die nicht perfekt senkrecht zur Zylinderachse steht. Komponenten, die Scherspannungen in der Materialverbindung erzeugen und zu Dichtegradienten im fertigen Teil beitragen.

In Anwendungen mit mehreren Hohlräumen verwenden einige Konstruktionen von Zugbremsbackenpressen mehrere unabhängig gesteuerte Hydraulikzylinder, einen pro Formhohlraum oder einen pro Abschnitt einer großen Form, anstelle eines einzelnen zentralen Zylinders. Diese Anordnung ermöglicht die individuelle Einstellung des auf jede Kavität oder jeden Abschnitt ausgeübten Drucks und gleicht so Schwankungen beim Formverschleiß und Unterschiede im Materialfluss aus, die sich in bestimmten Bereichen einer großen Form während ihrer Produktionslebensdauer entwickeln.

Temperaturgleichmäßigkeit und ihre Rolle bei der Druckreaktion

Bei Heißpressanwendungen, bei denen die Bremsbackenmasse bei erhöhter Temperatur gepresst wird, um die Vulkanisations- oder Härtungsreaktion einzuleiten, die dem fertigen Teil seine mechanischen Eigenschaften verleiht, ist die Temperaturgleichmäßigkeit über die Formfläche ebenso wichtig wie die Druckgleichmäßigkeit. Temperaturgradienten entlang der Formplatte führen dazu, dass die Materialverbindung in verschiedenen Bereichen der Form zu unterschiedlichen Zeiten ihre Aushärtungstemperatur erreicht, was zu Unterschieden in den Fließeigenschaften, dem Aushärtungsgrad und letztendlich in der Dichte und den mechanischen Eigenschaften der fertigen Bremsbacke führt.

Hochwertige Zugbremsbackenpressmaschinen für Heißpressanwendungen verwenden elektrisch beheizte Aufspannplatten mit mehreren unabhängigen Heizzonen, Temperaturmessungen an mehreren Punkten auf der Aufspannplattenoberfläche und PID-Temperaturregelkreisen (Proportional-Integral-Derivativ), die die Solltemperaturen präzise aufrechterhalten. Die Kombination aus gleichmäßiger Temperatur und gleichmäßigem Hydraulikdruck schafft die Voraussetzungen für eine wirklich gleichmäßige Bremsbackenproduktion über die gesamte Fläche großer Formen und über längere Produktionsläufe hinweg.

Vergleichstabelle zur Druckverteilungsleistung

Die folgende Tabelle vergleicht die Leistungsmerkmale der Druckverteilung verschiedener Zylinderkonstruktionsansätze, die in Bremsbackenpressmaschinen für Züge verwendet werden, und verdeutlicht die technischen Kompromisse zwischen konventionellen und fortschrittlichen Konstruktionen.

Die Umstellung von handbetriebenen auf automatisierte Zugbremsbackenpressmaschinen stellt eine der bedeutendsten Leistungsverbesserungen dar, die den Herstellern von Bremskomponenten zur Verfügung stehen. Die Automatisierung im Kontext des Bremsbackenpressens umfasst ein breites Spektrum an Technologien, von der grundlegenden SPS-Steuerung des Pressenzyklus bis hin zu vollständig integrierten Fertigungszellen mit robotergestützter Materialhandhabung, automatisiertem Formenbe- und -entladen, prozessbegleitender Qualitätsmessung und Produktionsdatenverwaltung in Echtzeit. Jede Automatisierungsstufe bietet spezifische Effizienzvorteile. Wenn Hersteller den gesamten Umfang automatisierter Systeme verstehen, können sie erkennen, wo Automatisierungsinvestitionen den größten Nutzen bringen.

Zykluszeitoptimierung durch programmierte Pressprofile

Der unmittelbarste Effizienzvorteil der Automatisierung in einer Zugbremsbackenpressmaschine ist die Möglichkeit, optimierte Presszyklusprofile mit einer Präzision und Wiederholbarkeit auszuführen, die mit der manuellen Bedienung nicht erreicht werden kann. Ein Presszyklus umfasst typischerweise eine schnelle Annäherungsphase (in der sich die Platte schnell auf die Form zubewegt, bevor das Material in Kontakt kommt), eine kontrollierte Pressphase (in der der Druck mit einer bestimmten Geschwindigkeit aufgebaut wird), eine Verweilphase (in der der maximale Druck für eine bestimmte Zeit aufrechterhalten wird, um den Materialfluss und die anfängliche Aushärtung zu ermöglichen) und eine kontrollierte Dekompressionsphase (in der der Druck mit einer Geschwindigkeit abgebaut wird, die eine Delaminierung oder Oberflächenfehler im fertigen Teil verhindert). Manuell gesteuerte Maschinen sind bei der Ausführung dieser Phasen auf das Urteilsvermögen und die Reaktionszeit des Bedieners angewiesen, was zu Schwankungen bei der Zyklusdauer und den Prozessparametern führt, die sich direkt auf die Produktkonsistenz auswirken.

Eine automatisierte Zugbremsbackenpressmaschine führt jede Phase des Presszyklus gemäß programmierten Parametern aus, wobei die Reaktionszeiten in Millisekunden gemessen werden und nicht in den Sekunden, die für manuelle Eingriffe charakteristisch sind. Diese Präzision ermöglicht die Minimierung der Zykluszeiten durch die Verwendung der kürzesten Verweilzeit, die durchgängig Teile produziert, die den Spezifikationen entsprechen, statt der konservativen Verweilzeiten, die Bediener normalerweise manuell verwenden, um die Konformität sicherzustellen, was den Maschinendurchsatz direkt erhöht, ohne die Produktqualität zu beeinträchtigen.

Materialnutzung und Abfallreduzierung

Automatisierte Systeme optimieren die Materialausnutzung im Betrieb von Zugbremsbackenpressmaschinen, indem sie sicherstellen, dass für jeden Presszyklus das genau spezifizierte Chargengewicht der Mischung verwendet wird und dass die Pressparameter konsistent genug ausgeführt werden, um die Produktion von Teilen, die nicht den Spezifikationen entsprechen und die verschrottet oder nachbearbeitet werden müssen, zu minimieren. Bei manuellen Vorgängen kann es zu Gewichtsschwankungen kommen. Bediener, die die Mischung von Hand laden, führen zu Gewichtsschwankungen, die zu Maßabweichungen im fertigen Teil führen, und zu Abweichungen bei den Prozessparametern, die die Ausschussrate erhöhen.

Automatisierte Compound-Ladesysteme mit Wiege-Ausgabetrichtern oder vorabgewogenen Compound-Chargen verhindern Chargengewichtsschwankungen an der Quelle. In Kombination mit der Prozesskonsistenz, die durch die programmierte Steuerung des Pressenzyklus gewährleistet wird, reduziert diese Automatisierung die Materialverschwendung durch Ausschuss und Nacharbeit auf einen Bruchteil dessen, was bei manuellen Vorgängen üblich ist. Für ein so kostspieliges Material wie eine Hochleistungsreibungsmischung stellt diese Abfallreduzierung eine erhebliche direkte Kosteneinsparung dar, die erheblich zur Wirtschaftlichkeit der Investition in automatisierte Zugbremsbackenpressmaschinen beiträgt.

Integration mit Qualitätsüberwachungs- und Rückverfolgbarkeitssystemen

Automatisierte Zugbremsbackenpressmaschinen generieren Prozessdaten, hydraulische Druckkurven, Temperaturprotokolle, Zykluszeitaufzeichnungen und Abweichungswarnungen für jedes produzierte Teil. Diese Daten können automatisch erfasst und über Barcode- oder RFID-Systeme mit der Teileidentifizierung verknüpft werden. So entsteht eine vollständige Rückverfolgbarkeitsaufzeichnung, die jede fertige Bremsbacke mit den spezifischen Prozessparametern verknüpft, unter denen sie hergestellt wurde. Diese Rückverfolgbarkeit wird zunehmend von Qualitätsstandards der Bahnindustrie und von Endkunden gefordert, die Vertrauen in den Herstellungsprozess sicherheitskritischer Komponenten benötigen.

Ningbo Delidong Machinery Technology Co., Ltd. ist ein professioneller Hersteller von Pressmaschinen für Zugbremsbacken in China mit umfassender technischer Kompetenz in automatisierten Presssystemen für die Herstellung von Eisenbahnbremskomponenten. Das Unternehmen verfügt über mehrere Erfindungs- und Gebrauchsmusterpatente und wurde als nationales High-Tech-Unternehmen anerkannt, was die Tiefe der technischen Investitionen widerspiegelt, die hinter seiner Produktreihe automatisierter Zugbremsbackenpressmaschinen stecken. Die Maschinen von Delidong verfügen über eine fortschrittliche SPS-Steuerung, Echtzeit-Prozessüberwachung und Datenprotokollierungssysteme, die die Qualitätsanforderungen an die Rückverfolgbarkeit von Kunden aus der Bahnindustrie erfüllen.

Roboterintegration und vollständige Automatisierung von Produktionszellen

Die fortschrittlichsten automatischen Anlagen für Bremsbackenpressen im Zug integrieren die Presse selbst in eine komplette Fertigungszelle mit robotergestützter Materialhandhabung, automatischer Beladung von Verbundwerkstoffen aus dem Großlager, robotergestütztem Be- und Entladen von Formen, prozessbegleitender Maßprüfung und automatischer Sortierung konformer und nicht konformer Teile. Diese vollautomatischen Zellen arbeiten kontinuierlich mit minimalem Bedienereingriff, maximieren die produktive Presszeit und eliminieren die Arbeitskosten und Variabilität, die mit manuellen Handhabungsvorgängen verbunden sind.

Die vollständige Automatisierung ermöglicht außerdem einen konsistenten Betrieb über mehrere Schichten hinweg ohne Leistungsunterschiede, die zwischen Bedienern mit unterschiedlichem Qualifikationsniveau und unterschiedlicher Erfahrung auftreten. In hochvolumigen Produktionsumgebungen, in denen erwartet werden kann, dass eine einzelne Bremsbackenpressmaschine Tausende von Teilen pro Schicht produziert, schlagen sich die Konsistenzvorteile der Vollautomatisierung direkt in geringeren Fehlerraten, höherer Ausbeute und niedrigeren Gesamtkosten pro Teil nieder, als dies bei jedem manuellen Betrieb möglich wäre.

Langfristige Effizienz: Wartung, Betriebszeit und Gerätelebensdauer

Automatisierte Pressmaschinen für Zugbremsbacken sind in der Regel mit vorausschauenden und vorbeugenden Wartungssystemen ausgestattet, die den Hydraulikdruck, die Öltemperatur, den Zustand der Zylinderdichtungen, die Schmierung der Führungssäule und die Leistung des elektrischen Systems wichtiger Komponenten überwachen und das Wartungspersonal auf sich entwickelnde Probleme aufmerksam machen, bevor diese zu ungeplanten Ausfallzeiten führen. Diese Funktion zur Zustandsüberwachung wandelt die Wartung von einer reaktiven Aktivität in eine proaktive Aktivität um, was einen großen Einfluss auf die Anlagenverfügbarkeit und die Zuverlässigkeit des Produktionsplans hat.

Als Profi Eisenbahn-Bremsbacken-Pressmaschinenfabrik Delidong Machinery bedient sowohl inländische als auch internationale Märkte und bietet umfassende After-Sales-Unterstützung, einschließlich Installation, Bedienerschulung, vorbeugende Wartungsprogramme und Ersatzteilverfügbarkeit, um sicherzustellen, dass Kunden die Effizienzvorteile ihrer automatisierten Ausrüstung während der gesamten Betriebslebensdauer aufrechterhalten können. Das Engagement des Unternehmens für technischen Support, gestützt auf seinen guten Ruf in der Branche und langfristige Partnerschaften mit großen Herstellern von Bremskomponenten, macht es zu einem zuverlässigen Partner für Hersteller von Eisenbahnkomponenten, die in automatisierte Presstechnologie investieren. Kontinuierliche Verbesserung durch Integration der neuesten globalen Designkonzepte stellt sicher, dass die Bremsbackenpressmaschinen von Delidong über Jahre hinweg im anspruchsvollen Produktionsbetrieb eine hohe Leistung und Stabilität beibehalten.
