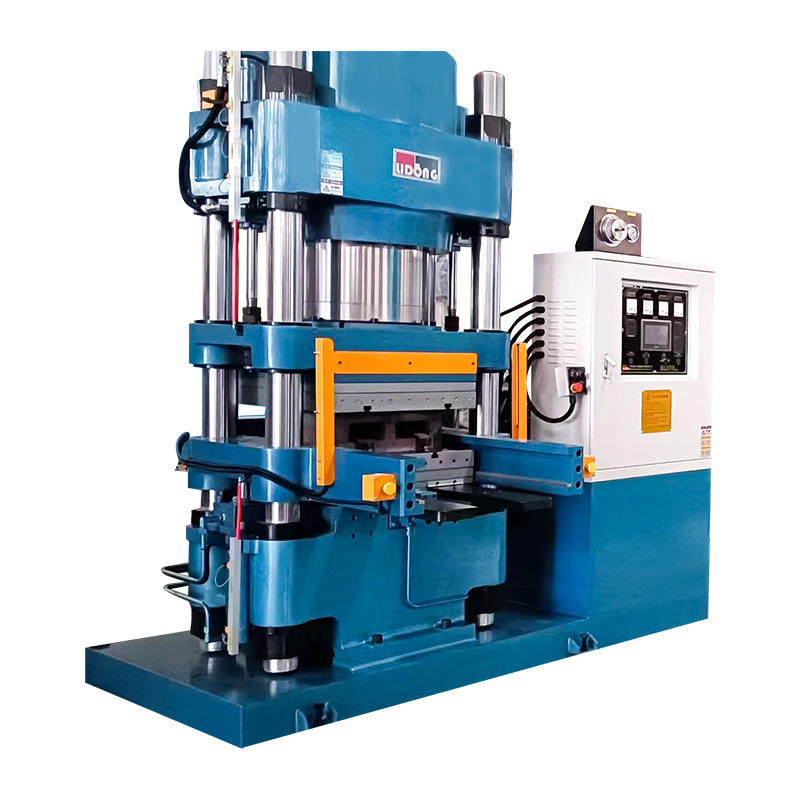

Vorpress-Formmaschine

Lufteinschlüsse gehören zu den schädlichsten Mängeln, die in einem Bremsbelag auftreten können. Diese inneren Hohlräume sind von der Oberfläche aus unsichtbar, wirken sich jedoch stark auf die Leistung aus. Sie stellen Diskontinuitäten in der Reibungsmaterialstruktur dar, die als Spannungskonzentrationspunkte bei der wiederholten Druck- und Wärmebelastung im Bremsbetrieb wirken. Bei einem Bremsbelag mit Lufteinschlüssen kommt es an diesen Schwachstellen zu einer beschleunigten Rissbildung, zu ungleichmäßigem Verschleiß, da die Hohlräume unter Last zunehmend zusammenfallen, und bei Bremsvorgängen mit hoher Energie zu einer möglicherweise katastrophalen Delaminierung. Die Vorpress-Formmaschine ist die Fertigungsausrüstung, die speziell dafür entwickelt wurde, Lufteinschlüsse zu beseitigen, bevor sie in die endgültige ausgehärtete Struktur eingebettet werden können, was sie zu einem wesentlichen Qualitätsmerkmal in jedem Hochleistungs-Bremsbelag-Produktionsprozess macht.

Die Hauptursache für die Bildung von Lufteinschlüssen bei der Herstellung von Bremsbelägen liegt in der Beschaffenheit der Reibmaterialmischung selbst. Eine typische Bremsbelagmischung ist eine Trockenmischung aus vielen Bestandteilen, Verstärkungsfasern, Metallpulvern, Keramikpartikeln, Schmiermitteln und duroplastischem Harzbindemittel in Pulver- oder Granulatform. Wenn diese lose Mischung in einen Formhohlraum gefüllt wird, enthält sie einen sehr hohen Anteil an mit Luft gefüllten Hohlräumen zwischen den Partikeln. In einem unkontrollierten Prozess muss diese Luft während der Heißpress-Härtungsphase entweichen, aber zu diesem Zeitpunkt hat die steigende Temperatur die Harzviskosität verringert und die Vernetzung eingeleitet, wodurch es für eingeschlossene Luft zunehmend schwieriger wird, zum Entlüftungssystem der Form zu gelangen, bevor das Material um sie herum erstarrt. Die Vorpress-Formmaschine geht dieses Problem an der Quelle an, indem sie bei Umgebungstemperatur einen kontrollierten hydraulischen Druck auf die Verbindung ausübt, bevor das Erweichen oder Aushärten des Harzes beginnt, wodurch die Voraussetzungen für einen vollständigen, systematischen Luftausstoß aus der Materialstruktur geschaffen werden.

Die Physik des Luftausstoßes unter kontrolliertem Druck

Der Mechanismus, mit dem eine Vorpress-Formmaschine Luft aus einer Reibmaterial-Verbundladung ausstößt, erfordert ein sorgfältiges Gleichgewicht zwischen Pressgeschwindigkeit, angelegtem Druck und Formentlüftungskapazität. Wenn sich die Pressplatte der mit der Form beladenen Masse zu schließen beginnt, führt der anfängliche Druck dazu, dass sich die losen Partikel neu anordnen und dichter packen. Während die Packung voranschreitet und der Kontakt zwischen den Partikeln zunimmt, wird die verbleibende Luft in ein Netzwerk immer enger werdender Pfade zwischen den Partikelkontakten gezwungen. Damit diese Luft entweichen kann und nicht eingeschlossen wird, müssen zwei Bedingungen gleichzeitig erfüllt sein: Die Pressgeschwindigkeit muss langsam genug sein, damit Luft schneller durch die sich verengenden Zwischenpartikelpfade wandern kann, als sich die Pfade unter fortschreitendem Druck schließen, und das Entlüftungssystem der Form muss ausreichend offene Fläche und Durchflusskapazität bieten, um das ausgestoßene Luftvolumen aufzunehmen.

Eine Vorpress-Umformmaschine, die für eine effektive Lufteliminierung ausgelegt ist, nutzt eine programmierbare Pressgeschwindigkeitssteuerung, die typischerweise durch ein Servohydrauliksystem oder einen proportionalventilgesteuerten Hydraulikkreis implementiert wird, der es dem Presseningenieur ermöglicht, ein mehrphasiges Annäherungsprofil zu definieren. Eine anfängliche langsame Schließphase ermöglicht es der Masse, sich zu setzen und Luft in Richtung der Entlüftungsöffnungen der Form zu wandern, bevor ein erheblicher Konsolidierungsdruck ausgeübt wird. Eine anschließende Phase des kontrollierten Druckaufbaus setzt den Luftausstoß fort und steigert gleichzeitig die Konsolidierung. Erst in der Endphase wird der volle Pressdruck ausgeübt. Zu diesem Zeitpunkt ist das Material bereits weitgehend entlüftet und der verbleibende Hohlraumverschluss ist eine einfache Konsolidierung und kein Wettbewerb zwischen Druckanstieg und Luftmigration.

Formentlüftungsdesign in Vorpress-Formmaschinen

Die in einer Vorpressformmaschine verwendete Form spielt durch ihre Entlüftungskonstruktion eine aktive Rolle beim Luftbeseitigungsprozess. Im Gegensatz zu Heißpressformen, bei denen die Entlüftung gegen das Risiko eines Harzausbruchs bei erhöhter Temperatur abgewogen werden muss, können Vorpressformen mit einer großzügigeren Entlüftung konstruiert werden, da die kalte Masse nicht dazu neigt, durch Entlüftungsspalte zu fließen, bevor sie ausreichend verfestigt ist. Dadurch können Konstrukteure von Vorpressformen die Geometrie der Entlüftungskanäle speziell für die Luftausstoßleistung optimieren und die Entlüftungsöffnungen an den Stellen der letzten Füllung im Formhohlraum positionieren, also an den Stellen, an denen Luft am wahrscheinlichsten eingeschlossen wird, wenn sich die Masse vom Punkt des ersten Plattenkontakts nach außen verfestigt.

Die Kombination aus optimierten Pressgeschwindigkeitsprofilen und einer gut konzipierten Formentlüftung macht eine Vorpress-Formmaschine wirklich effektiv bei der Beseitigung von Lufteinschlüssen, anstatt die Mischung einfach zu verdichten, während die Luft noch teilweise darin eingeschlossen ist. Hersteller, die in beide Aspekte investieren: programmierbare Prozesssteuerung in der Maschine und technische Entlüftung in den Formwerkzeugen, erzielen vorgepresste Presslinge mit minimaler Restporosität, die die Grundlage für fehlerfreie ausgehärtete Bremsbeläge aus der anschließenden Heißpressstufe bilden.

Quantifizierung der Beseitigung von Lufteinschlüssen: Vor und nach dem Vorpressen

Die Wirksamkeit des Vorpressens bei der Beseitigung von Lufteinschlüssen kann durch Dichtemessung des vorgepressten Presslings im Vergleich zur theoretischen Dichte des vollständig verfestigten Materials quantifiziert werden. Durch einen gut optimierten Betrieb der Formmaschine vor dem Pressen werden Kompaktdichten im Bereich von 85 bis 95 Prozent der theoretischen Dichte erreicht, verglichen mit den 50 bis 65 Prozent der theoretischen Dichte, die für locker geladene Verbindungen vor dem Pressen typisch sind. Dieser Dichteanstieg stellt die physikalische Eliminierung des Großteils des Luftvolumens dar, das ursprünglich in der Ladeluft der Mischung vorhanden war und andernfalls während des Heißpress-Härtungszyklus unter Bedingungen hätte entweichen müssen, die für seinen Ausstoß weitaus ungünstiger waren.

Die Auswahl der richtigen Vorpressmaschine für eine bestimmte Anwendung bei der Herstellung von Bremsbelägen erfordert eine systematische Bewertung der technischen Spezifikationen der Maschine im Vergleich zu den Anforderungen des herzustellenden Produkts und der Produktionsumgebung, in der sie betrieben wird. Eine für die Anwendung korrekt spezifizierte Vorpress-Formmaschine liefert über lange Produktionsläufe hinweg eine gleichbleibende Qualität der Vorformlinge mit minimalem Wartungsaufwand. Eine Lösung, die falsch spezifiziert ist, entweder zu wenig Kapazität für die Produktionsanforderung oder zu viel für die Produktkomplexität, führt zu anhaltenden Herausforderungen beim Prozessmanagement, die sich sowohl auf die Qualität als auch auf die Produktivität auswirken.

Presskraft und Plattengröße: Anpassung der Maschinenkapazität an die Formanforderungen

Die grundlegendsten Spezifikationsparameter einer Vorpress-Umformmaschine sind ihre maximale Presskraft und die aktive Aufspannfläche, die für die Formmontage zur Verfügung steht. Diese beiden Parameter bestimmen zusammen den maximalen Pressdruck, den die Maschine auf die Verbundoberfläche ausüben kann, berechnet als Presskraft geteilt durch die Formhohlraumfläche und den Bereich der Formgrößen, die sie aufnehmen kann. Für das Vorpressen von Bremsbelägen liegen typische angestrebte Pressdrücke je nach Zusammensetzung und Belagspezifikation zwischen 30 und 150 Megapascal, wobei höhere Drücke für dichtere, stärker verfestigte Vorformen und für Verbindungen mit höheren Anteilen an harten, inkompressiblen Partikeln erforderlich sind.

Stellen Sie bei der Auswahl einer Vorpress-Formmaschine sicher, dass die Nennpresskraft einen ausreichenden Druck für die gewünschte Vorformlingsdichte über den gesamten Bereich der in der Produktion verwendeten Formgrößen bietet, mit einer Sicherheitsmarge, die den allmählichen Verlust der hydraulischen Effizienz berücksichtigt, da Dichtungen und Komponenten im Laufe der Lebensdauer der Maschine verschleißen. Formen mit mehreren Kavitäten, die mehrere Bremsbelag-Vorformlinge gleichzeitig pressen, um den Durchsatz zu maximieren, erfordern eine proportional höhere Gesamtpresskraft als Formen mit einer Kavität, und die Maschinenspezifikation muss die gesamte Formflächenfläche der größten in der Produktion verwendeten Konfiguration mit mehreren Kavitäten berücksichtigen.

Hydrauliksystemtyp: konventionell vs. servohydraulisch

Der Typ des Hydrauliksystems ist eine der wichtigsten Spezifikationsentscheidungen bei der Auswahl einer Vorpress-Umformmaschine. Herkömmliche Hydrauliksysteme verwenden Konstantpumpen mit Ein/Aus- oder proportionalen Wegeventilen. Sie sind zuverlässig und relativ einfach zu warten, bieten jedoch eine begrenzte Präzision bei der Steuerung der Pressgeschwindigkeit und des Druckprofils. Servohydraulische Systeme verwenden von Servomotoren angetriebene Pumpen mit variabler Verdrängung, die durch eine geschlossene Rückkopplung von Positions- und Drucksensoren gesteuert werden. Sie bieten eine deutlich höhere Präzision bei der Ausführung programmierter Pressprofile, eine bessere Energieeffizienz und eine schnellere Reaktion auf Prozessabweichungen.

Für die Herstellung hochwertiger Bremsbeläge, bei denen die Vorpress-Formmaschine kontinuierlich die präzisen langsamen Schließ- und Druckaufbauprofile ausführen muss, die für eine effektive Lufteliminierung und gleichmäßige Dichte erforderlich sind, bieten servohydraulische Systeme einen bedeutenden Leistungsvorteil gegenüber herkömmlichen hydraulischen Konstruktionen. Der Investitionsaufschlag für die Servohydraulik-Technologie wird in der Regel durch geringere Ausschussraten, eine verbesserte Vorformlingskonsistenz und einen geringeren Energieverbrauch über die Lebensdauer der Maschine amortisiert.

Auswahlkriterien für Vorpress-Umformmaschinen: Vergleichstabelle

Die folgende Tabelle fasst die wichtigsten Spezifikationsparameter für die Auswahl der Vorpress-Formmaschine zusammen und gibt Hinweise auf die geeignete Spezifikationsebene für verschiedene Produktionsanforderungen.

Automatisierungsgrad und Integration mit der Produktionslinie

Der geeignete Automatisierungsgrad einer Vorpress-Formmaschine hängt vom Produktionsvolumen, der Anzahl der verschiedenen Pad-Spezifikationen in der Produktion und dem Grad der Integration mit der vorgelagerten Compound-Vorbereitung und den nachgelagerten Heißpressvorgängen ab. Bei geringeren Produktionsmengen kann eine manuell betriebene Vorpressmaschine mit einfacher SPS-Steuerung ausreichend sein. Bei größeren Volumina verbessern halbautomatische oder vollautomatische Vorpress-Formmaschinen mit automatischer Compound-Ausgabe, robotergestützter Be- und Entladung der Form und Förderbandintegration mit nachgeschalteter Ausrüstung den Durchsatz erheblich und reduzieren die Arbeitskosten und die Variabilität, die mit der manuellen Bedienung verbunden sind.

Ningbo Delidong Machinery Technology Co., Ltd. , als Fachmann anerkannt Hersteller von Vorpress-Formmaschinen in der Reibmaterialausrüstungsindustrie bietet Vorpressmaschinen für die gesamte Bandbreite an Automatisierungsstufen an, von einfachen manuell unterstützten Maschinen, die für kleinere Betriebe geeignet sind, bis hin zu vollautomatischen Zellen mit Roboterintegration, die für Produktionsumgebungen mit hohem Volumen und mehreren Spezifikationen konzipiert sind. Das umfangreiche Patentportfolio des Unternehmens und sein Status als nationales High-Tech-Unternehmen spiegeln die Tiefe der technischen Investitionen wider, die sowohl in die mechanische Konstruktion als auch in die Automatisierungssysteme seiner Vorpress-Formmaschinenreihe investiert wurden.

Die Vorpressphase der Bremsbelagherstellung ist kein Selbstzweck, sondern eine Vorbereitungsphase, deren Hauptzweck darin besteht, optimale Ausgangsbedingungen für den abschließenden Heißpress-Härtungsprozess zu schaffen. Wenn man genau versteht, wie sich der vorgepresste Pressling von einer losen Mischungsladung unterscheidet und warum diese Unterschiede so entscheidend für die Qualität des ausgehärteten Endprodukts sind, erkennt man den wahren Wert einer Vorpress-Formmaschine in einem hochwertigen Herstellungsprozess für Bremsbeläge.

Dimensionsstabilität und Formladepräzision

Einer der unmittelbaren praktischen Vorteile des Vorpressens besteht darin, dass der resultierende Pressling ein formbeständiger, handhabbarer Gegenstand und keine lose Pulverladung ist. Ein vorgepresster Bremsbelagpressling kann als diskrete Komponente mit einer definierten Form, die der Formhohlraumgeometrie entspricht, gehandhabt, übertragen, ausgerichtet und in die Heißpressform geladen werden. Diese Handhabbarkeit ermöglicht eine präzise und gleichmäßige Formbeladung, die bei losem Pulver nicht möglich ist. Der Pressling kann genau in der Form positioniert werden, wodurch sichergestellt wird, dass alle Bereiche des Formhohlraums gleich gut gefüllt werden und dass alle asymmetrischen Merkmale der Pad-Geometrie im Verhältnis zur Form korrekt ausgerichtet sind.

Eine präzise Formbeladung sorgt wiederum für eine gleichmäßige Dichte des endgültig ausgehärteten Pads. Wenn eine Heißpressform mit einem vorgepressten Pressling beladen wird, der genau in die Kavität passt, muss die Heißpresse lediglich den endgültigen Konsolidierungsdruck und die Wärme zum Aushärten aufbringen. Sie muss nicht gleichzeitig den Mischungsfluss steuern, der zum Füllen einer losen Pulverladung erforderlich ist. Diese Vereinfachung der Heißpressaufgabe ermöglicht eine Optimierung des Heißpresszyklus speziell für die Aushärtung und nicht für die gleichzeitige Konsolidierung und Aushärtung, wodurch ein gleichmäßiger ausgehärtetes Pad mit gleichmäßigeren mechanischen Eigenschaften über die gesamte Fläche entsteht.

Verbesserte Haftung an Materialschnittstellen

Viele Bremsbelagkonstruktionen umfassen eine Stahlträgerplatte, die mit dem Reibmaterialblock verbunden ist, wobei vor dem Pressen eine Klebeschicht auf die Oberfläche der Trägerplatte aufgetragen wird. Beim direkten Heißpressen aus loser Masse ist das Erreichen einer starken, gleichmäßigen Klebeverbindung zwischen dem Reibmaterial und der Trägerplatte eine Herausforderung, da die Masse gleichzeitig mit dem Aushärtungsprozess an der Klebeoberfläche fließen und sich verfestigen muss, wodurch ein Wettbewerb zwischen Fließen, Haftung und Aushärtung entsteht, der nur schwer gleichzeitig optimiert werden kann.

Das Vorpressen verwandelt diese Herausforderung. Ein vorgepresster Pressling, der in der Heißpressform gegen die mit Klebstoff beschichtete Trägerplatte gelegt wird, bietet eine verfestigte, ebene Oberfläche mit gutem mechanischen Verriegelungspotenzial für die Klebstoffschicht. Unter Heißpressbedingungen sorgt die Kombination aus Hitze und Endverfestigungsdruck für einen engen Kontakt zwischen der kompakten Oberfläche und dem Klebstoff, wobei die Klebstoffschicht über die gesamte Klebefläche vollständig benetzt wird, bevor die Harzhärtung die Bindungsgeometrie fixiert. Die durch diese Prozessfolge erzielte Bindungsstärke und Gleichmäßigkeit übertrifft durchweg das, was durch direktes Heißpressen aus loser Masse erreicht werden kann, was zu Bremsbelägen mit geringerem Delaminationsrisiko und längerer effektiver Lebensdauer führt.

Optimierung des Heißpresszyklus durch Vorbereitung vor dem Pressen

Der Heißpress-Härtungszyklus ist der energieintensivste und zeitaufwändigste Schritt bei der Herstellung von Bremsbelägen. Die Minimierung seiner Dauer bei gleichzeitiger Maximierung der Qualität des ausgehärteten Produkts ist eine der wichtigsten Prozessoptimierungsmöglichkeiten, die Bremsbelagherstellern zur Verfügung stehen. Eine Vorpress-Formmaschine trägt direkt zu dieser Optimierung bei, indem sie einen vorverfestigten, luftfreien Pressling anstelle einer losen Pulverladung in die Heißpresse schickt, wodurch der Heißpresszyklus seine thermische und mechanische Energie auf die Aushärtung konzentrieren kann und nicht auf die Verdichtungs- und Entlüftungsaufgaben, die die Vorpress-Formmaschine bereits erledigt hat.

In der Praxis bedeutet dies, dass der Heißpresszyklus für vorgepresste Presslinge in der Regel kürzer sein kann als für direkt geladene lose Masse, da der Pressling die Zieldichte und Oberflächenbeschaffenheit bei einem geringeren Gesamtenergieeintrag als die lose Ladung erreicht und ein genauer optimiertes Temperaturprofil verwenden kann, da der Verfahrenstechniker nicht gezwungen ist, Kompromisse zwischen der für einen guten Massefluss erforderlichen Temperatur und der für eine kontrollierte Aushärtung geeigneten Temperatur einzugehen. Das Ergebnis ist ein hochwertigeres, ausgehärtetes Produkt, das in kürzerer Zeit und mit geringerem Energieverbrauch pro Einheit hergestellt wird: eine Kombination, die gleichzeitig sowohl die Produktqualität als auch die Produktionsökonomie verbessert.

Strukturelle Integrität und Leistungskonsistenz im Endprodukt

Die Verbesserungen der strukturellen Integrität, die sich aus der Vorbereitung vor dem Pressen ergeben, wirken sich direkt auf die Leistungsmerkmale des fertigen Bremsbelags im Einsatz aus. Eine höhere und gleichmäßigere Dichte, die durch die systematische Lufteliminierung und kontrollierte Konsolidierung der Vorpress-Formmaschine erreicht wird, erzeugt eine Reibungsmaterial-Mikrostruktur mit gleichmäßigerer lokaler Härte, gleichmäßigerer Verteilung von Verstärkungsfasern und Reibungsmodifikatoren sowie einer besseren Beständigkeit gegen die Entstehung und Ausbreitung von Ermüdungsrissen unter zyklischen Bremslasten.

Leistungskonsistenz – die Stabilität des Reibungskoeffizienten, der Verschleißrate und des Geräuschverhaltens über eine Produktionscharge und über die Lebensdauer einzelner Bremsbeläge hinweg – ist eines der kommerziell wichtigsten Qualitätsmerkmale jedes Bremsbelagprodukts. Endkunden in Automobil-, Nutzfahrzeug- und Bahnanwendungen benötigen alle Bremsbeläge, die sich vorhersehbar verhalten, in einem bekannten Tempo verschleißen und ihre Leistungsmerkmale bis zum Ende ihrer Lebensdauer beibehalten. Der Beitrag der Vorpress-Umformmaschine zur mikrostrukturellen Gleichmäßigkeit ist ein wesentlicher Faktor für diese Leistungskonstanz, weshalb die Vorpressphase zur Standardpraxis in jedem technisch anspruchsvollen Bremsbelagherstellungsvorgang geworden ist.

Als Profi Fabrik für Vorpress- und Formmaschinen Ningbo Delidong Machinery Technology Co., Ltd. beliefert Hersteller von Bremskomponenten auf nationalen und internationalen Märkten und konzipiert jede Maschine unter Berücksichtigung des gesamten Herstellungsprozesskontexts und nicht nur des isolierten Vorpressschritts. Die Mitgliedschaft des Unternehmens im Rat der China Friction Material Association und seine langfristigen Partnerschaften mit großen Bremsbelagherstellern spiegeln ein tiefes Verständnis darüber wider, wie die Leistung von Vorpress-Umformmaschinen mit der Endproduktqualität in realen Produktionsumgebungen zusammenhängt. Mit professionellem After-Sales-Support, einschließlich Installation, Inbetriebnahme, Bedienerschulung und fortlaufender technischer Unterstützung, stellt Delidong Machinery sicher, dass Kunden während der gesamten Betriebslebensdauer ihrer Geräte von den vollen Qualitäts- und Effizienzvorteilen der Vorpressung profitieren.
